По многим пожеланиям моих читателей я начинаю рассказывать про роботизированные коробки передач. Но это первая статья, будет связана с двойным сцеплением, это «понимание» для последующих статей, что бы вы уже представляли, как работает робот с этой системой. Да и для общего развития это очень полезная информация, так что обязательно читаем и смотрим, в конце как обычно будет видео версия …

НУ что же, вначале такая информация, многие меня спрашивают – «Сергей, подскажи, пожалуйста, а можно ли поставить двойное сцепление на механическую коробку передач? В частности на наш ВАЗ?»

Сразу отвечу – «Ребята возможно это и можно как-то «приколхозить» на наши ВАЗЫ, но я пока штатных именно заводских таких трансмиссий не видел! Конечно, есть в интернете ролики, типа – народные умельцы что-то там шаманят, но штатно на обычные автомобили – ЛИЧНО Я НЕ ВСТРЕЧАЛ! Также не встречал и на иномарках! Поэтому на 90% двойное сцепление устанавливается на «роботы» (роботизированные коробки передач). Оставляю 10% на «вдруг» может завтра наш АВТОВАЗ, начнет выпуск!»

Ладно, этот вопрос закрыли, теперь давайте по существу, предлагаю немного исторической информации.

История появления

Создателем по праву считается, конструктор Адольф Кегрессом, именно он впервые в 1939 году изложил принцип двойного сцепления. Позже его разработку в штучных вариантах стали использовать на гоночных треках, на отдельных машинах. Но в широком применении все так и осталось на бумаге. И лишь только в 1980 году, компания Porsche, по новой взялась за эти разработки.

Именно этот производитель показал, что возможно переключать передачи под нагрузкой, то есть обороты двигателя практически не сбрасывались. Эта разработка была поистине революционной, потому как она позволяла снижать эффект турбоямы, что для турбированных моторов является огромной проблемой. Сейчас же переключения происходили без рывков и провалов, а поэтому крутящий момент передается без потерь.

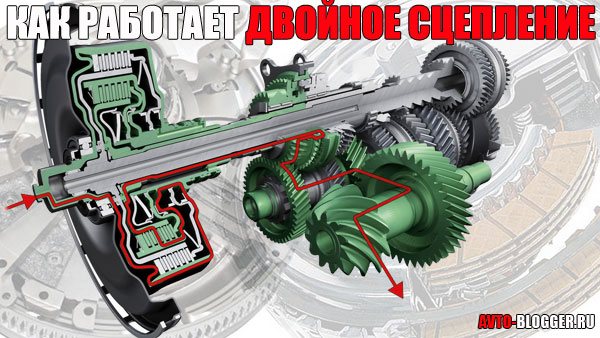

Устройство коробки с двойным сцеплением

Многие ошибочно считают — что коробка передач с двойным сцеплением это такая же «механика» только с «сервоприводом». Но это совсем не так – однако, я могу понять некоторых «знатоков», они судят по обычному роботу, то есть который комплектуется обычным сцеплением, если хотите – одинарным.

Двойное сцепление — вносит изменения не только в устройство самой коробки передач, но и в устройство диска (а здесь их два) сцепления.

Если взять саму коробку передач и соотнести ее с механикой — то получается что у МКПП, есть один ведущий вал и на нем располагаются все основные шестерни. Также есть один диск сцепления + «корзина». Это классическое расположение, но у двойного сцепления совершенно другая конструкция.

Итак: Здесь применяется сложный, составной вал. Если хотите то это «вал в валу». Грубо можно представить себе так — в металлическую трубку, засунули металлический прут (который выходит за пределы трубки) и он там вращается. ТО есть и сама трубка и вал могут вращаться. Вот эта вся конструкция и является этим составным элементом.

На одной части вала (пусть у нас это будет «трубка»), устанавливают нечетные шестерни, то есть это первая – третья – пятая передачи. На второй части вала (пусть это будет «прут») четные вторая – четвертая – шестая передачи.

Если хотите — то трансмиссия с двойным сцеплением сочетает в себе работу, как бы двух механических коробок передач.

Что получается в конечном остатке, да все просто – эти как бы две « механические сочетаемые трансмиссии» работают попеременно, пока одна разгоняет автомобиль, вторая тоже задействована, у нее уже имеется зацепление с последующей передачей.

То есть сразу и первая и вторая передачи включаются одновременно, при старте машины. Затем коробка переключается на вторую, и опять сразу же, задействуется третья и так далее. То есть передачи идут попеременно.

Есть здесь и часть от роботизированной системы, это серво или электрические привода, которые как раз и следят за переключением и прочими действиями (за дисками сцепления, например). Здесь нет гидротрансформатора или ремня, как скажем в «автомате или вариаторе» все же схожесть очень большая с механикой.

Так стоит ли связываться с DSG

Самыми главными аргументами покупки таких автомобилей на вторичном рынке является их экономичность. Кроме того, стоимость подержанного авто с DSG намного ниже даже аналогов с механической коробкой.

С другой стороны, не стоит связываться с такой трансмиссией людям, которые не имеют ни малейшего представления об особенностях эксплуатации, устройстве и правильной диагностике роботизированной коробки переключения передач. Простые, надежные, неприхотливые трансмиссии – это не о DSG.

АКПП выбирают автомобилисты, которые привыкли эксплуатировать автомобиль в жестких условиях. Роботизированная трансмиссия требует более щадящего обращения. При таких условиях можно насладиться всеми преимуществами этих агрегатов.

Принцип работы двойного сцепления

Сцепление это ключевой отличительный момент всей трансмиссии. Именно про него стоит рассказать отдельно и подробно.

Как мы уже с вами поняли – у нас есть два вала, и для каждого из них, есть свой «пакет» сцепления, но объединенный в один корпус. ТО есть сразу два диска! Один – располагается на нечетные передачи 1 – 3 – 5 (или в нашем примере это «трубка»). Второй на четные 2 – 4 – 6 передачи (то есть это «прут»).

Как происходит работа – когда машина трогается, сжимается один диск сцепления, рассчитанный на первую передачу, вторая передача также включается, но она еще не задействована, потому как ее диск разомкнут. После того как обороты в двигателе набрались до нужной отметки (переключения), первый диск размыкается, а второй сжимается. А так как шестерня (второй передач) уже находится в зацеплении, то переключение происходит моментально, без каких-либо толчков и потерь.

Переключение происходит буквально за доли секунд, незаметных для водителя, двигателя и автомобиля в целом. Среднее значение – от 0,05 до 0,12 секунды.

Диски сжимаются и размыкаются попеременно, включая или выключая ту или иную передачу.

Сейчас есть два варианта исполнения сцепления роботизированной коробки передач, это сухое и мокрое.

Устройство и особенности работы DSG

Роботизированная коробка передач оснащается двумя педалями сцепления. Это позволяет быстро изменять скорость автомобиля при движении. Таким образом, DSG можно считать обычной механической трансмиссией, передачи которой переключаются автоматически.

В машинах с обычной механикой при переключении вверх или вниз диск сцепления отсоединяется от маховика, а затем подсоединяется обратно. На протяжении этого процесса теряется динамика авто. «Робот» решает данную проблему, сводя паузы до минимума.

Это достигается за счет того, что одно сцепление отвечает за нечетный ряд передач, а другое – за четные скорости. К вращающемуся маховику поочередно подсоединяется четный или нечетный диск сцепления. При этом паузы между процессами практически отсутствуют.

Современная коробка DSG бывает двух видов: «мокрая» или «сухая»:

Первая из них включает шесть ступеней переключения передач. Ее отличительной особенностью является то, что диск сцепления как бы «плавает» внутри масляной ванны.

Она отлично справляется с высоким крутящим моментом, поэтому устанавливается на более мощные автомобили, например, Skoda Octavia.

С 2008 года появился новый вариант – версия DSG7 с семью ступенями, сухим сцеплением. Такая коробка переключения передач устанавливается на машины в комплекте с менее мощным силовым агрегатом. Например, S-Tronic работает на многих моделях Audi, Volkswagen Golf, Jetta и Passat. Именно этот вариант на практике оказался проблемным.

Таким образом, при выборе автомобиля с трансмиссией DSG лучше останавливаться на КПП с шестью ступенями, поскольку они являются более надежными.

Сухое и мокрое сцепление

Это также важный момент, который стоит отметить, некоторые вариант сцепления, другие «сухой». НА данный промежуток времени, «сухой» является самым распространенным, он устанавливается почти на 70% автомобилей оснащенных такой трансмиссией. «Мокрый» ставят реже, но он работает дольше.

Есть и такие производители, которые совмещают на своих моделях сразу два варианта трансмиссий, такие как Volkswagen. У него есть DSG 6 – это мокрый вариант, и DSG 7 – это сухой.

Отличия здесь критические:

Сухой вариант — здесь почти полный аналог механического сцепления, то есть диски вращаются в воздухе и они физически похожи на диски МКПП. Они сжимаются или разжимаются при помощи электрических приводов.

Мокрый вариант – тут диски вращаются в «мокрой» или масляной среде. А сжимает и разжимает их гидравлика, очень похожая на гидравлику на обычных автоматических коробках передач.

Наверное, хотите – почему же мокрый вариант намного надежнее, чем скажем сухой? ДА все просто – диски, которые вращаются в масле, они в нем и охлаждаются, поэтому могут выдержать большие обороты и не «сгорят». Сухой же вариант вращается в воздухе, и он ограничен оборотами, ибо от слишком высоких, в прямом смысле слова сгорит и разрушится.

Что общего между АКПП и DSG

Прежде, чем разбираться в различиях, давайте узнаем в чем сходство между АКПП и ДСГ.

Эти коробки – автоматические. Это значит, что водителю больше не надо нажимать на педаль сцепления, а потом переключать кулису передач селектора и выжимать акселератор. Все это за него делает электроника внутри автомата и механические детали, связанные с ней.

Благодаря автоматизации, снижается человеческий фактор, который влияет на задержки при переключении скоростей. Как вы знаете, из-за этих задержек автомобиль дергается при переключении, едет рывками. Особенно такое случается с новичками, теми, кто впервые сел за руль. В автомашине с автоматической коробкой передач, переключения происходят плавно, без толчков и рывков.

Внимание! АКПП Al4 DP0, которые устанавливаются на Пежо-Ситроен, Рено, могут толкаться и пинаться. Но это их конструктивная особенность. Если же это происходит часто, и водитель чувствует, что сила толчков увеличивается или машина задумывается при переключении, то это повод свозить авто на диагностику в сервис-центр.

ДСГ и автоматические коробки не отличаются друг от друга и по обозначению режимов. Буквы идентичны, что написанные на коробке, что «горящие» на мониторе приборной панели.

А теперь давайте посмотрим на основные отличия.

Плюсы и минусы двойного сцепления

Как обычно, система идеальной не бывает, вот здесь так! Хотя сейчас все больше и больше производителей переходят на такие роботизированные трансмиссии.

Положительные моменты:

Как ни крути, но эта коробка передач является на данный момент самой передовой. В ней абсолютно нет, рывков и толчков, а значит плавность хода на высоте
Быстрое переключение передач, от 0,05 до 0,12 секунды
Сохранение крутящего момента, для турбированных двигателей это критично
Экономия топлива по сравнению с конкурентами. Даже механика расходует больше
Превосходная динамика разгона. Опять же превосходит конкурентов

Но отрицательных моментов сейчас также навалом, и они очень существенны

Очень сложный механизм, как двойного сцепления, так и все трансмиссии в целом
Небольшой ресурс. Как правило ремонт потребуется в 60 – 90 000 км
Дорогой, ОЧЕНЬ дорогой ремонт
Мало сервисов, которые КАЧЕСТВЕННО отремонтируют
Толчки и рывки в интенсивном режиме движения, то есть разгон остановка, и так несколько раз, причем быстро! При режиме «гонок», я бы сказал. При понижении может переключать передачу медленнее, около 0,4 – 0,6 миллисекунды.

В целом ребята, сейчас очень много шумихи около таких трансмиссий, особенно около DSG, народ боится их покупать из-за низкого ресурса. Даже все те плюсы, которые есть – экономия, топлива, динамика, и безрывковое движение – МЕРКНУТ, после того как вы узнаете цену ремонта! Сейчас зачастую она составляет около 10 – 20% от стоимости автомобиля в целом. ОЧЕНЬ ДОРОГО! И что самое обидное, скажем если у вас АКПП начала пинаться, то на ней еще можно ездить. А вот на двойном сцеплении навряд ли, ибо она умирает сразу и вся.

Но производители не теряют надежды, с каждым годом растет качество материалов и техническая составляющая, да и Фольксваген заверяет — что он «почти» победил проблему износа частей, ресурс увеличен. Кроме него устанавливают такие трансмиссии на свои авто — Audi, BMW, Chrysler, Ford, Volvo.

Сейчас видео версия статьи, смотрим.

НА этом заканчиваю, думаю было полезно. Читайте наш АВТОБЛОГ.
