Как установить ниппель для бескамерной шины

Ниппель является неотъемлемой частью автомобильного колеса. Он служит для накачки шины воздухом и удержание давления внутри ската. В процессе эксплуатации вентиль подвергается агрессивному воздействию окружающей среды. Это ведет к его повреждениям и ускоряет естественное старение. В результате для решения возникших проблем с утечкой воздуха соску может потребоваться замена. Выполнить ее в большинстве случаев можно без снятия шины, но иногда все же требуется разбортовка колеса.

Внешний вид и описание конструкции ниппеля

Виды ниппелей

Наиболее старым видом ниппелей является Dunlop. Он использовался на машинах лишь на заре автомобиле строения. На данный момент он практически нигде не встречается. Увидеть вентиль Dunlop можно лишь на ретро-автомобилях и велосипедах.

Крайне редко на автомобилях встречается ниппель Presta. Он перекочевал на велосипеды. Все же такой сосок можно увидеть на некоторых легковушках, выпускаемых в середине прошлого столетия. Также такой ниппель применяется на легких мопедах и скутерах.

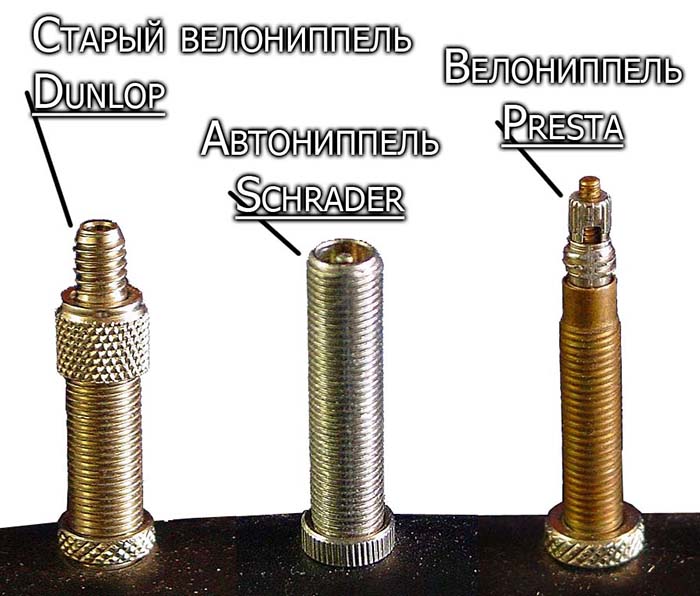

Ниппели различных конструкций

Наибольшую популярность на машинах имеет ниппель Шредера. Его конструкция оказалась наиболее удобной и надежной. Поэтому вентилю удалось завоевать практически все автомобили.

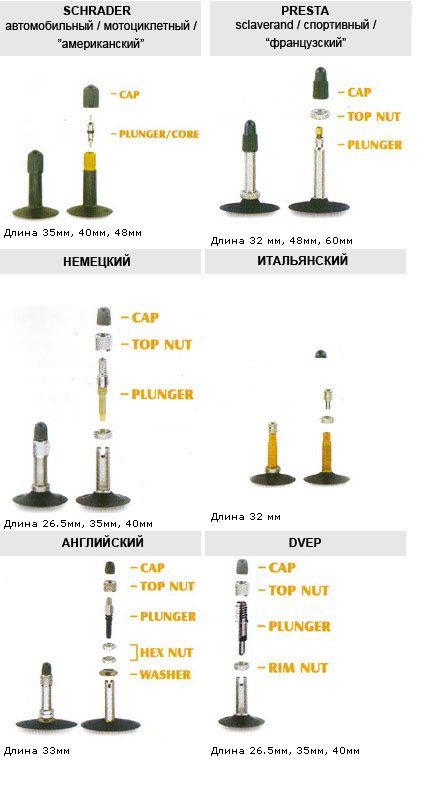

Разновидности нипелей

1. Shrader или автомобильный ниппель – наиболее распространенный тип конструкции на сегодняшний день. В машиностроении он выступает в качестве стандарта, и вместо него редко используются другие типы. К его отличительным особенностям можно отнести то, что диаметр корпуса 8 миллиметров.
2. Presta или спортивный ниппель – используется на колесах современных шоссейных и горны велосипедов. Его диаметр 6 миллиметров.
3. Dunlop – резиновые трубки, которые ранее были очень распространены. Несмотря на то что они давно не используются производителями шин для велосипедов, их все же можно найти в магазине. Под эту разновидность ниппеля в ободе создается отверстие диаметров 8 миллиметров. Ранее устанавливались на всех велосипедах, которые производились в СССР.

1. К достоинствам автомобильного типа можно отнести то, что он очень распространен, а это означает возможность использования практически любого автомобильного насоса для накачивания колеса. Однако нельзя использовать насосы, которые не имеют зажима, так как отсутствует стопорное колесо. К особенностям конструкции можно отнести наличие клапана, который при нажатии спускает весь воздух. Также есть варианты исполнения, которые можно выкрутить полностью и воздух выйдет практически мгновенно. Колпачок в этом случае защищает конструкцию клапана от различного внешнего воздействия, но не влияет на герметичность.
2. Ниппели для горных и шоссейных велосипедов. Подобная конструкция имеет стопорный медный колпачок, который нужно сначала открутить перед накачиванием шины. Многие обода имеют высокий профиль, а это требует использования удлиненного варианта исполнения ниппеля. Рассматриваемый вариант исполнения более легкий, современный и технологичный, но при этом хрупкий. Поэтому для защиты следует обязательно использовать колпачок.

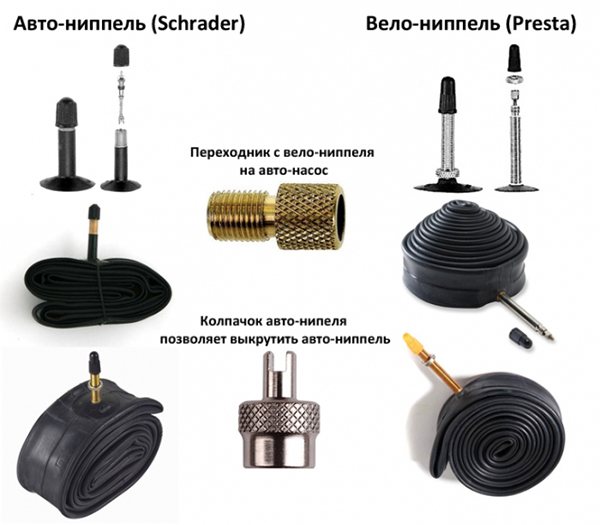

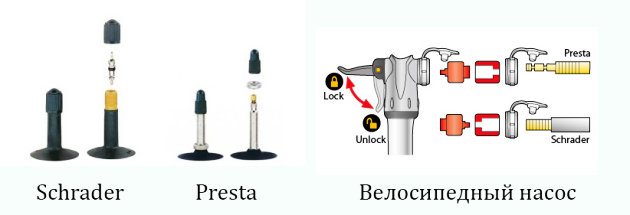

Многие велонасосы имеют переходники, которые позволяют накачивать колеса с Shrader и Presta. При этом тип ниппеля никак не оказывает влияния на тип колеса и его эксплуатацию.

Разновидности ниппелей

Используемые на автомобилях ниппели могут быть изготовлены из различных материалов. Наиболее популярные варианты рассмотрены в таблице ниже.

Таблица — Варианты материалов для изготовления ниппеля

Резинометаллический вентиль

Все вышеперечисленные вентили успешно применяются на автомобилях. Резиновый сосок используется на тихоходных легковых машинах. Он мало влияет на развесовку колеса. Одним из главных его преимуществ является низкая стоимость и простота монтажа без снятия шины.

Резиновый ниппель не выдерживает нагрузок, которые создает центробежная сила на высокой скорости. Его корпус покрывается трещинами и разрушается. Поэтому на большинстве бескамерных шин можно встретить резинометаллические вентили.

На динамичных машинах и грузовых транспортных средствах ниппели работают со значительным давлением в колесе и под существенным влиянием центробежной силы. Поэтому на таких автомобилях устанавливаются цельнометаллические вентили.

У автомобильных ниппелей существует разброс по размеру посадочных мест. Производители решили прийти к общему стандарту. Поэтому на большинстве современных машин гнездо под сосок имеет диаметр 8 мм.

Несмотря на унификацию посадочного места на некоторых машинах отверстия под вентиль имею диаметр 4, 6,11.3 или 15.7 мм. Все фирменные ниппели имеют маркировку, которая описывает размер посадочного гнезда.

Велосипедный ниппель

В современном понимании ниппель – трубка соединительного типа, которая используется для временного или постоянного соединения трубопровода с камерой. Стоит отметить, что гайки особой формы, используемые для соединения спиц в велосипедном ободе, также стали называть ниппелем.

Ниппели используют во многих отраслях, и в зависимости от предназначения, они имеют разную конструкцию, но принцип работы остается тот же. Велосипедными вариантами исполнения принято считать Dunlop. Подобная конструкция предусматривала наличие резиновой трубки в качестве обратного клапана.

При этом диаметр резьбы был значительно меньше диаметра вариантом исполнения для автомобилей. Для того чтобы накачать подобную шину нужно было иметь специальный насос. В продаже уже практически нет камер с подобными ниппелями.

Популярным вариантом исполнения считается Presta. Он меньше автомобильного и при этом более хрупкий. При этом использовать автомобильный насос не получиться, но можно приобрести переходник.

Принцип работы

Ремонт ниппеля

При выходе из строя ниппеля ему не всегда требуется замена, так как решить проблему иногда помогает установка нового золотника. Некоторые автомобили имеют металлические колпачки вентилей, с обратной стороны которых расположен специальный ключ. С его помощью можно легко выкручивать и закручивать золотник.

Металлический колпачок ниппеля с ключом для выкручивания золотника

Большинство современных автомобилей имеют пластмассовые колпачки, не позволяющие выкрутить золотник. В таком случае рекомендуется приобрести специальный ключ.

Опытные автовладельцы рекомендуют для выкручивания золотника воспользоваться подручными средствами. Для этих целей подходит пинцет или заостренная вилка. Изготовить спецключ можно и из прочной проволоки.

Самодельный ключ

Как можно выкрутить ниппель

Раньше, когда автомобиль выходил с завода, на его колесах устанавливались стальные колпачки. Их обратная сторона представляла собой оригинальный ключик – два полукольца, которые разделяла прорезь. Ключом можно было свободно закручивать или выкручивать ниппель. Для этого надо было прорезью попасть в его отверстие.

Последнее время колеса выпускаются с пластмассовыми колпачками. Они не предназначены для работы с ниппельными конструкциями. Специальный ключ можно свободно приобрести в любом автомагазине. Его стоимость не превышает 10-15 рублей.

У каждого водителя обязательно должен быть в запасе хотя бы один ниппельный ключик. Он поможет быстро произвести замену ниппеля в дороге.

Замена соска с разбортовкой

Замена ниппеля с разбортовкой требуется для камерных шин. В таком случае вентиль является составляющим элементом камеры и меняется исключительно вместе с ней.

Замена с разбортовкой может понадобиться и в случае бескамерных шин. Причиной этого является прочное прикипание старого вентиля или его цельнометаллическое изготовление. Для замены таким способом рекомендуется придерживаться инструкции, которая приведена ниже.

• Зафиксировать автомобиль с помощью стояночного тормоза, если работы проводятся на передней оси.
• Подложить противооткатные упоры для предотвращения произвольного движения автомобиля.
• Ослабить крепления колеса, на котором выполняется замена ниппеля.
• Поддомкратить автомобиль.
• Подставить упор, предотвращающий падение машины, если домкрат поломается.
• Открутить крепление колеса и демонтировать его.
• Снять колпачок с ниппеля.
• Спустить остатки воздуха. Для этого можно надавить отверткой на воздухопропускающий клапан или стравить излишки давления, например, используя манометр.
• Разбортировать колесо.
• Извлечь поврежденный ниппель. При необходимости открутить ео крепления.
• Установить новый вентиль.
• Собрать все в обратном порядке.
• Накачать колесо до рекомендуемого давления.
• Проконтролировать отсутствие утечек воздуха.

Когда необходима замена вентиля

Учитывая, что вентиль на диске колеса считается расходным материалом, меняется он достаточно часто, и при появлении первых признаков износа старое изделие необходимо срочно утилизировать, а на его место установить новый ниппель. Чтобы понять, когда именно истёк срок его эксплуатации, владелец авто должен обращать внимание на характерные признаки.

Если автолюбитель хотя бы один раз загружал автомобиль непредусмотренной для него нагрузкой, то вентиль может не выдержать, резиновый клапан в ниппеле порвётся, и воздух начнёт выходить наружу, что также свидетельствует о необходимости обновления изделия.

Последнее, что может привести в негодность вентиль на колесе, — это агрессивное воздействие окружающей среды. Активные ультрафиолетовые лучи, частые резкие перепады температур, наличие реагентов на основе солей в зимний период и прочие факторы способствуют разрушению полимерных частей и коррозии металлических компонентов изделия, после чего вентиль становится негодным к эксплуатации.

Таким образом, когда автомобиль эксплуатируется без нареканий более 5 лет, то ниппель нужно поменять вместе с покрышками хотя бы в профилактических целях.

Набор для замены ниппеля без снятия шины

Опытные водители знают способ замены ниппеля без разбортовки ската. Для этого требуется нехитрый набор инструментов, которые можно сделать из подручных средств. Посмотреть на спецпринадлежности можно фотографии, которая приведена ниже.

Самодельные инструменты для замены вентиля

При нежелании возиться с изготовлением инструментов можно приобрести готовый набор для снятия ниппеля. Он имеет невысокую цену и позволяет без проблем изъять и вставить сосок. Пример такого набора приведен на изображении ниже.

Готовый набор для снятия и монтажа вентиля

В состав набора входят:

• поддевочный крюк;
• конусная трубка;
• толкатель с резьбой.

Стандартный набор для замены соска

Рекомендации по замене вентиля

Замена всего вентиля на бескамерных шинах в сборе невозможна без снятия резины с колеса, и эта процедура выполняется исключительно в стенах СТО, так как у частного лица практически никогда не бывает профессионального оборудования для проведения этой работы. Однако, когда экстремальные условия обязывают проделать весь процесс самому водителю, он должен руководствоваться следующей пошаговой инструкцией:

1. Необходимо немного открутить каждую из гаек на колесе с дефектом ниппеля.
2. Взять из багажника домкрат, собрать его, подставить под кузов автомобиля и вывесить его над землёй так, чтобы колесо свободно вращалось.
3. Все гайки аккуратно откручиваются до конца, после чего колесо полностью снимается со ступицы.
4. Снять колпачок с вентиля, нажать на золотник ниппеля и держать его до тех пор, пока весь воздух не выйдет наружу.
5. Колесо разбирается при помощи фомки или длинной отвертки, когда водитель подцепляет его края по длине окружности диска. Здесь необходимо соблюдать осторожность, так как есть риск повреждения металлических или резиновых компонентов диска и покрышки острыми концами подручных средств.
6. При помощи пассатижей вытаскивается старый вентиль, и, если на поверхности обода оказались прикипевшие куски резины, их нужно аккуратно удалить ножом с хорошим заточенным лезвием.
7. Взять новое изделие и обработать его смазочным материалом для улучшения скольжения.
8. Вентиль для шин вставляется исключительно со стороны внутренней части колёсного диска, а с противоположного конца надёжно фиксируется на нём при помощи тех же пассатижей.
9. Шина одевается обратно на диск, колесо накачивается до достижения требуемого для данной модели авто давления при помощи насоса со специальным барометрическим датчиком, а впоследствии крепится на шпильки ступицы при помощи гаек. Здесь важно не затягивать их до конца, так как от большого усилия автомобиль может упасть с домкрата.
10. Домкрат расслабляется, и автомобиль плавно опускается на землю, а затем с большим усилием нужно затянуть все гайки, не пропуская ни одной из них.

Замена ниппеля — достаточно ответственная процедура, которая может не только нанести вред колёсному диску и шине, но в итоге получиться неэффективной, так как, не зная всех тонкостей процедуры, автолюбитель может установить изделие с перекосом, недостаточно плотно прижать его к ободу или же совершить иные ошибки.

Таким образом, для достижения требуемого качества и долговечности в использовании изделия всё-таки следует обращаться к профессионалам на шиномонтаж, так как они имеют не только большой опыт в решении данных проблем, но и располагают необходимым оборудованием, что в итоге гарантирует качество и избавит владельца машины от лишних трат.

Источник kolesa.guru

Сейчас буду агитировать за бескамерные колеса, которые считаю вторым большим даром велосипедных маркетологов (первый дар — переход на систему 1х, одна звезда спереди). Сам я добрался до бескамерок только в прошлом году, вместе с возвращением в МТБ тематику.

Всем, кто более-менее серьезно катает оффроад и до сих пор еще на камерах, рекомендую внимательно прочитать текст далее — только практика, только актуальная инфа, никакой лирики про UST колеса и ghetto tubeless. Возможно, я смогу убедить вас посмотреть в эту сторону.

Ну, а остальным тоже можно ознакомиться для развития. Речь будет идти только о горных байках и жестком внедорожном использовании, хотя и в шоссе тоже есть подвижки в этом направлении, но об этом в другой раз.

В этой статье мы поговорим о том, что такое ниппели для камеры велосипеда, какие они бывают и как правильно выбрать себе такое, на первый взгляд простое устройство.

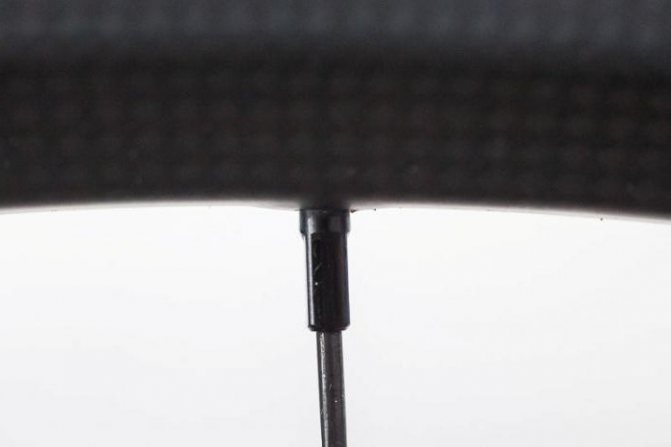

Ниппелем называется гайка особой формы для крепления спиц в ободе велосипедного колеса. Ниппель для временного соединения обычно снабжается односторонним клапаном и используется во всевозможных пневматических (надувных) устройствах, в частности, велосипедных шинах.

Существует три типа велосипедных ниппелей:

• Presta
• Dunlop
• Shrader

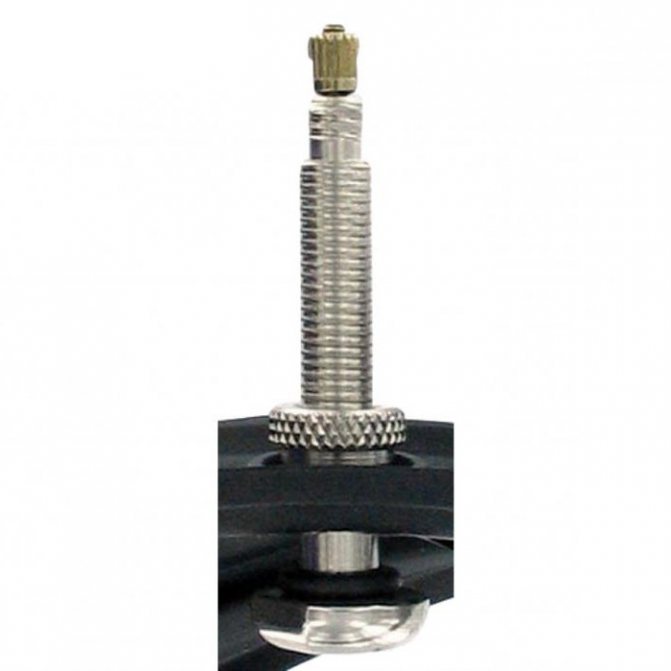

Presta велосипедный

Presta (обозначается как FV — French Valve, французский или спортивный, или SV — Sclaverand Valve) ниппель — становится все более и более популярным. В последнее время такие ниппели применяются не только на циклокроссовых, шоссейных, горных гоночных и гибридных велосипедах, но и на моделях среднего уровня. Выпускаются различной длины: 42, 60 и 80 мм. Используются в бескамерных шинах, а также допускается применение в узких и облегченных ободах. Со специальной удлинительной насадкой могут использоваться в сплошных колесах, где есть потребность в очень длинном ниппеле. Шириной всего 6мм ниппель является самым тонким велосипедным ниппелем. Вес его на 4-5 грамм меньше ниппеля типа Shrader. Проблему несовместимости ниппелей решили производители насосов. 95% этих устройств, представленных на велосипедном рынке универсальны. Для того, чтобы накачать камеру Presta вам необходимо открутить гайку насоса и перевернуть резиновую втулку. Также выпускаются переходники Presta/Shrader, благодаря которым вы можете воспользоваться обычным автомобильным насосом.

При чрезмерной спешке или при использовании насоса плохого качества в ниппеле Presta можно сломать клапан. На хороших дорогих камерах обычно используют сменный ввинчивающийся клапан.

Обод для ниппеля Presta с внутренней шириной от 17 мм может быть рассверлен 8-мм сверлом под Schrader, с последующей обработкой краёв отверстия — считается, что это несильно влияет на прочность, однако гарантия на обод несомненно будет потеряна.

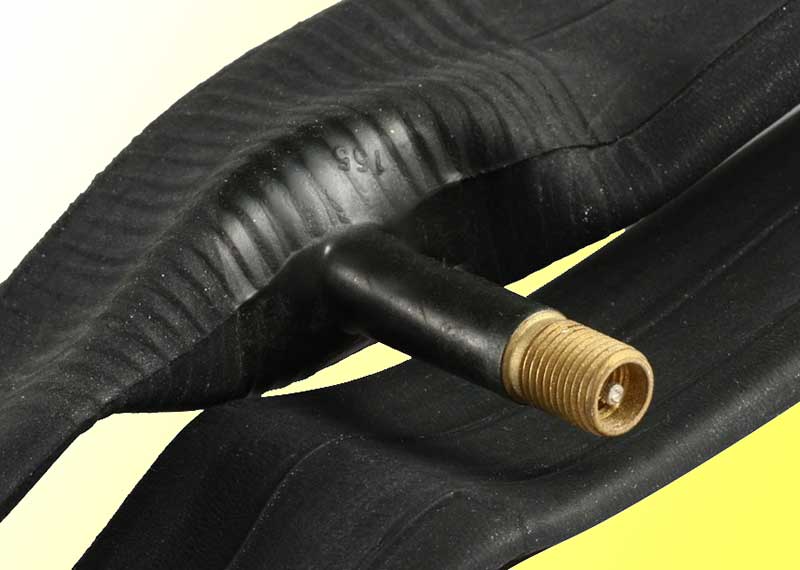

Sсhrader автомобильный

Schrader (AV — Auto Valve или автомобильный) — наиболее распространенный тип ниппелей. Имеет вид резьбового цилиндра диаметром 8-8,5 мм. Стандартная длина 40 мм, но бывают длиной 60 мм. Преимуществом такого ниппеля является распространенность. В случае отсутствия насоса вы всегда можете подкачать колеса на автомобильной заправке, шиномонтаже, или договорившись с водителем. Применяются на гибридах и горных велосипедах низшего и среднего уровня, а также на велосипедах для экстремальных видов велоспорта. Также применяются в задних амортизаторах и велосипедных вилках.

Большим преимуществом является то, что практически все велонасосы совместимы и с Presta, и с Schrader.

Dunlop

Dunlop — устаревший тип ниппелей все реже и реже встречающийся на велосипедах. Использовался на советских велосипедах. Ниппель под отверстие в ободах 8 мм. Камеры с ниппелем Dunlop можно качать насосом для ниппеля Presta. Камера с ниппелем Dunlop может устанавливаться на обод с отверстием под Schrader без дополнительных манипуляций. Так же, оконечная резьба ниппелей Presta и Dunlop одинакова, поэтому насосы (и колпачки) всегда совместимы.

Ниппели также различаются по своей конструкции:

Металлические с резьбой — используются в сравнительно дорогих камерах (Schwalbe, Continental, Nokian и др.). Чаще всего, имеют фиксирующую гайку, которая не дает ниппелю смещаться и утапливаться при накачивании, что обеспечивает высокую надежность.

Обрезиненные — используются в дешевых камерах, менее надежные и удобные, чем металлические. Выше риск повреждения ниппеля о края отверстия в ободе или отрыва при неаккуратном накачивании.
