Как сделать мопед из триммера

000_moto_1011_084

Как и многие, путь я начинал с легендарного «дешника», который поставил на подростковый велик «Тиса». Аппарат получился забавный, но к нему в комплекте прилагались бензиновая вонь в квартире, грязные руки и шаманский бубен для изгона злых духов из карбюратора и зажигания. Утилитарные функции аппарат не выполнял никак.

Но однажды мне посчастливилось прокатиться на горном велосипеде с мотором от триммера (бензокосы) и ременным приводом. Хоть дело было зимой и катался я недолго, но испытал культурный шок! В мороз мотор прекрасно заводился и на холодную, и прогретый, отлично тянул, был идеально чистый и не вонял вообще. А «максималка» в 55 км/ч при такой тяге «дешнику» и не снились!

В общем, вскоре был приобретен ременной комплект с двухтактным мотором от триммера мощностью 1,5 л.с. плюс горный велосипед покрепче. Счастью не было предела, но только до первого дождя… Оказалось, что приводной ремень от намокания теряет прочность и рвется, менять его в дороге не очень-то удобно, к тому же стоимость нового кусается. А дождь в Москве явление не редкое. Но ездить на таком удобном мотовеле я уже привык и отказываться от идеи не хотел, решил — цепь и только цепь спасет «отца русской демократии»!

Требуемое передаточное отношение вынуждало использовать ведомую звезду размером практически с колесо велосипеда, но, к счастью, нашелся редуктор от китайского минибайка, который идеально встал на триммерный мотор и позволил использовать звезды привычных размеров. Компоненты привода — общедоступные велосипедные: односкоростная широкая цепь, звезда от велосипеда ХВЗ на 51 зуб и «фривил» (обгонная муфта со звездочкой) от ВМХ, а также велосипедная ручка тормоза в роли курка газа.

Помимо покупных деталей в конструкции есть и немало оригинальных компонентов. Это стальные стойки, которые крепятся к раме велосипеда, моторама (держит редуктор с мотором), натяжитель цепи с капролоновыми роликами, крепление ведомой звезды на колесо, переходник с вала редуктора на «фривил». Детали проектировал сам, а изготавливали их на соседнем оборонном заводе.

Конечно, с первого раза собрать идеальную конструкцию не удалось, детские болячки я лечил еще год. Подбирал оптимальные материалы и конструктивные решения, пробовал разную компоновку, и катался, катался, катался…

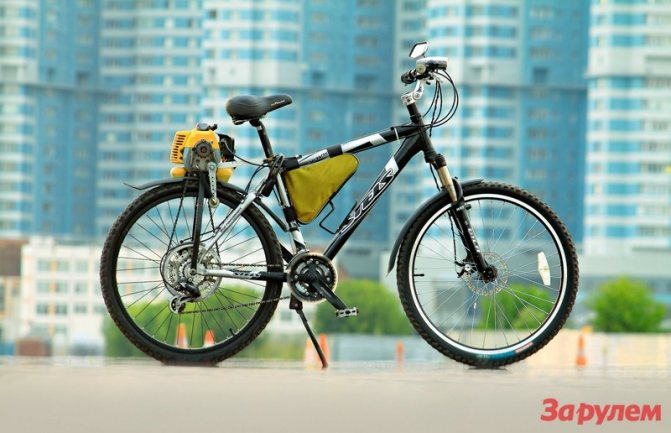

Что же получилось в итоге? Сверхлегкий (снаряженный вес — 25 кг) мототранспорт с максимальной скоростью 55 км/ч, динамикой на уровне простеньких китайских скутеров, расходом топлива 2 литра на 100 км (запас хода на одном баке 50 км), который совершенно не пачкает маслом и не пахнет бензином. Отсутствие запаха и грязи помогает мне экономить на гараже или стоянке, мотовел стоит в квартире и совершенно не приносит дискомфорта семье. Особенно радует то, что все «педальные» функции полностью сохранились. Осталось и переключение передач, и легкий педальный ход (благодаря «фривилу»), при недостатке тяги мотору всегда можно помочь педалями и заехать на любую горку. Ходовая современного маунтинбайка весьма прочна и надежна, дисковые тормоза обеспечивают очень уверенное торможение, а большие колеса помогают легче преодолевать наши «направления».

После окончания доработок конструкции я проехал уже более 4000 км и за это время лишь раз сменил приводную цепь, дважды — свечу зажигания, да раз чистил топливную систему — неплохой показатель надежности и неприхотливости.

За легкость и удалую прыть я назвал свой мотовелосипед «Зайцем». Сейчас езжу на «Зайце» каждый день на работу, и в пробках ему нет равных. Он настолько узок и маневренен, что в час пик я доезжаю домой быстрее, чем раньше на мотоцикле, при этом расходы на проезд просто смешные. Бывали и небольшие путешествия, поездки за город, даже из Москвы в Ярославль. Но мотовелосипед, конечно, не для трассы — не комфортно на нем «дубасить», а вот в городе и дачных поездках лучшего транспорта для себя не представляю!

Велосипед с двигателем от триммера

В мире велолюбителей трудно удивить кого-то тем или иным техническим изыском. Велосипед с двигателем от триммера тоже перестал быть новостью на велосипедном рынке. Такие велобайки хороши как основное средство передвижения по городу. Они отлично впишутся в деревенскую или дачную жизнь: там ни возможный шум, ни их относительно высокая скорость никого не смутят. Велосипедное новшество с триммерным двигателем активно завоёвывает симпатии райдеров. Этому есть причины.

Преимущества велогибридов

У подобных велосипедных гибридов немало преимуществ перед обычными двухколёсными байками:

• они способны быстро набирать высокую скорость;
• электрические двигатели работают от тока, который можно создать при помощи триммера (это экономно, экологично и удобно);
• маневренны и компактны (незаменимые качества в условиях бесконечных городских пробок);
• выносливы;
• дёшевы в комплектации и ремонте (все детали для сборки продаются в специализированных магазинах или по объявлениям);
• уход за ними прост: главное, чтобы двигатель всегда оставался сухим;
• эргономичны (велосипед с легко снимающимся триммерным моторчиком можно хранить не только в автомобильном гараже, но и у себя дома).

Среди недостатков можно выделить лёгкий шум, производимый триммером, но при правильном подключении этот звук можно свести на нет.

Цена вопроса

Конечно, купить такой велосипед может не каждый. Байки с подобной комплектацией довольно дороги (их цена может составить более 100 тысяч рублей). Есть более дешёвые модели, которые поступают в продажу за счёт того, что производители пытаются сэкономить на материале велорамы. Понятно, что долго такие велобайки не прослужат. При желании триммерный мотор можно приобрести отдельно и приладить к велосипеду самостоятельно.

Например, можно установить мотор-колесо, которое продаётся в комплекте с ручками газа и тормоза, контроллером, а также системой Pas.

По дизайну оно не слишком отличается от обычной ступки, устанавливается на одно колесо или на два сразу. Приделать его несложно: установка считается завершённой после того, как прикреплена аккумуляторная батарея и рычаг газа. Однако стоить такое колёсико тоже будет немало.

Самый бюджетный вариант – поставить движок от триммера своими руками. Подойдёт также мотор от старенького мопеда. Сверхусилий не понадобится, но аккуратность и терпение очень пригодятся.

Перед тем, как преступить к операции по переоснастке велобайка, необходимо выбрать тип двигателя. Он может быть:

• бензиновым;
• электрическим.

Преимущество первого в том, что ему не нужен аккумулятор, нет привязки к электросети. Лучше обратить внимание на движки средней мощности (около 15,-2 лошадиных сил). Подойдёт для велобайка и двухтактный, и четырёхтактный мотор. 4 такта лучше, так расход топлива на нём намного меньше, да и шум слышен не так, как с двумя тактами.

Электрические моторы бензотриммера не отличаются высокой мощностью, вот почему имеет смысл выбрать модель с показателем не больше 1,2 кВт.

Без сети аккумуляторный электродвигатель может проработать максимум 2 часа, поэтому времени у вас в обрез, как у Золушки. Иначе придётся возвращаться, банально крутя педали «тыквы».

Прикиньте, для каких целей вам нужен ваш суперусовершенствованный велобайк, затем, уже в соответствии с этим, ставьте то, что больше по душе.

Шаг второй: готовим всё необходимое

Разобравшись, что будем ставить, приступаем к подготовке деталей для сборки. И с движком от триммера, и с мотором от бензокосилки велосипед будет собираться по одной схеме.

Обзор велосипедов с бензомотором

Важно, чтобы в наличии были:

• рабочий велосипед (любого возраста и вида, главное – на ходу);
• непосредственно сам двигатель от триммера;
• ремень либо цепь (второе однозначно крепче, следовательно, предпочтительнее);
• звёздочка, заточенная под данный двигатель (можно сделать самостоятельно);
• хомут для прикрепления движка к велосипеду (также можно изготовить или купить);
• тросик, соединяющий двигатель и ручку газа;
• контроллер;
• предохранитель;
• натяжитель;
• хорошо закреплённая выхлопная труба (для надёжности при установке бензинового двигателя её лучше приварить);
• шайбы, втулка, винты, гайки, провода.

Шаг 3: собираем велосипед с триммерным двигателем

Если оборудование готово, можно приступать к сборке. Всё действо предлагаем разбить на несколько этапов:

1.Установка звёздочки. На заднее колесо крепится пара резиновых прокладок. Первую ставим за спицами, вторую – между ними. Находим втулку на внешней стороне колеса, надеваем на втулку звёздочку. С внутренней стороны прикрепляем полумесяц.

Нужно следить, чтобы движение от мотора к звёздочке осуществлялось постепенно, не допуская деформации частей механизма. На раму лучше всего положить смазанную термопастой пластину из нержавеющей стали. Туда будет крепиться контроллер.

2.Крепёж двигателя. Выбираем место для двигателя. Удобнее поместить мотор за сиденьем велосипеда или на самом багажнике. Устанавливаем там движок, закрепляем его хомутом. Иногда двигатель устанавливают по центру велосипеда для сохранения весового баланса. Крепится он так же: хомутами, зажимами. Можно дополнительно подсоединить ваттметр для измерения расхода энергии. На багажнике сразу необходимо присмотреть область для прикрепления аккумуляторных батарей.

3.Регулировка натяжения цепи. Её следует производить сразу, как только мы натягиваем цепь или ремень на звезду. Устанавливаем на велосипед натяжитель, помогающий регулировать натяжение.

4.Крепление ручки газа. Как только мы это сделаем, надо соединить её с мотором с помощью тросика.

5.Крепление бензобака.

6.Установка карбюратора.

Непосредственно после установки проверяем надёжность конструкции, устраняем мелкие неполадки. Наш велогибрид готов!

Поверьте: обновлённое транспортное средство стоит того, чтобы над ним поколдовать! Теперь можно смело отправляться за грибами или на рыбалку. А можно просто и с комфортом перемещаться по шумному мегаполису. Очень скоро вы оцените все плюсы велосипеда с двигателем.

velofans.ru

ВЕЛОСИПЕД С МОТОРОМ, САМОДЕЛЬНЫЙ МОПЕД

Многим людям сегодня хочется, не уставая, ездить на велосипеде на дальние расстояния. Именно для этого и придумали велосипед с мотором. Самодельный велосипед с мотором позволит вам передвигаться быстро, а главное не уставать. Однако, многие зададутся вопросом, как же реализовать эту идею в кратчайшие сроки и без лишних трудозатрат?

ДВИГАТЕЛЬ

Для начала, нужно сказать, что на сегодняшний день существует множество готовых комплектов, в состав которых входят двигатель и прочее необходимое оборудование, устанавливаемое на велосипед. Это является отличным вариантом для того, кто желает стать обладателем велосипеда с мотором, но, не имеет возможности собственноручно изготавливать каждый необходимый крепеж, или у него просто нет времени, чтобы просиживать часы в интернете, выбирая подходящий двигатель.

Но, если человеку хочется выполнить все работы самому, он моментально столкнётся с проблемой выбора подходящего для его велосипеда двигателя. Чаще всего, люди стараются найди двигатель среди ненужной в хозяйстве утвари. И тут как нельзя более хорошо подходит самая обычная ручная газонокосилка. Но не нужно забывать о том, что мощность двигателей газонокосилок бывает совершенно разной, а это ключевой момент в переоборудовании велосипеда.

Например, если вы установите на свой велосипед мотор мощностью 1 л.с., то без вашей помощи, он не сможет привести в движение конструкцию такого веса.

Соответственно, и в гору расслаблено ехать тоже не получится, придется крутить педали. Но если ваш байк будет оборудован мотором в 2 л.с., то это, по сути, превратит его в полноценный мопед, так как про педали можно будет вообще забыть, даже во время езды под горку. Нет смысла говорить очевидное, и так понятно каждому, что вес вашего транспортного средства существенно увеличится, и чем более мощный двигатель вы выберете, тем более тяжелым станет ваш «педальный конь».

Не редкими являются и случаи, когда к велосипедам пристраивают моторы от бензопил. Здесь тоже очень важны показатели мощности, однако, на первый план уже выходят параметры веса и размеров двигателя. Один из примеров такой модернизации будет рассмотрен далее.

ПРИВОД

Самый распространенный метод передать вращательное движение мотора на колесо – это ременная передача. Этот метод требует изготовления шкива, который будет подсоединен к мотору посредством ремня. Достаточно простым и надежным заменителем шкива является обод от велосипеда, немного меньшего диаметра, чем колесо вашего байка. То есть, для создания самодельного велосипеда с мотором, все, что вам нужно – это мотор, шкив, ремень, некоторые крепежные детали, набор инструментов, терпение и ваши руки.
