Замена и устройство шкворня КамАЗ

Устройство и принцип работы

Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.

Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.

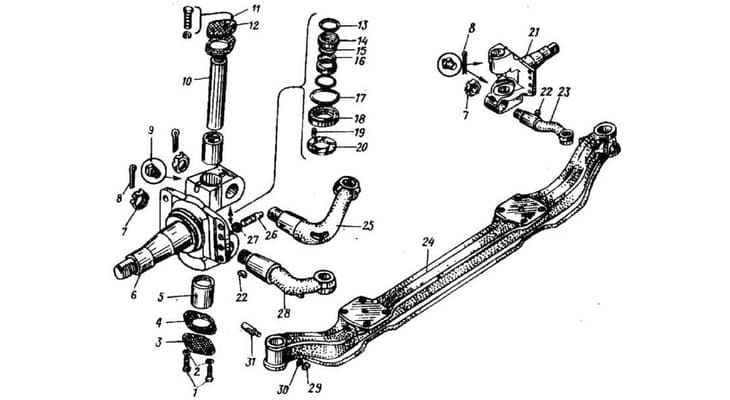

Схема устройства шкворней представлена на рисунке ниже.

1 — крепительный болт; 2, 30 — шайба крепления на пружиной основе; 3 — нижняя часть поворотного узла; 4 — уплотнитель верхней части; 5 — шкворная втулка; 6 — деталь передней части, обеспечивающая поворот; 7, 27, 29 — гаечные болты; 8 — разводная гайка; 9 — масляное крепление; 10 — панель шкворня; 11 — защитный клапан; 12 — верхняя часть поворотного узла; 13 — уплотнительная втулка; 14 — крепление сальника; 15 — шайба устройства; 16, 21, 23 — шайба для обеспечения подвижности; 17 — часть крепления сальника; 18, 20 — главное крепление; 19 — штифтовое основание; 22 — регламентированное устройство; 24 — штифт передней части; 25,28 — поворотное устройство; 31 — балка шкворня.

Описание каждой детали представлено на официальном сайте КамАЗа.

Снятие передней балки Газель

Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:

• так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
• от суппортов с обеих сторон отсоединяем тормозные шланги;
• снимаем тормозные суппорты;
• демонтируем передние амортизаторы;
• отсоединяем от балки длинной рулевую тягу вместе с рычагом;



• с каждой из двух сторон отсоединяем по четыре гайки крепления балки к рессорам;
• выкатываем балку, снимаем с нее поворотные кулаки.

Рекомендуем: Как проверить колеса при покупке автомобиля?

Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.

Факторы, способствующие поломке узла

Часто неисправности вызваны тем, что Камаз не проходил своевременное ТО или из-за большого пробега без контроля запчастей, которые не выдерживают сильных нагрузок.

В первую очередь неисправности возникают из-за износа бронзовой втулочной детали. По этой причине в детали возникает люфт. Такая ситуация требует замены запчасти на новую.

Необходимо заменить запчасть сразу же после того, как в ней были обнаружены какие-либо неисправности.

Первые признаки неисправности шкворня:

• поворот руля осуществляется тяжелее чем обычно;
• шины изнашиваются неравномерно;
• во втулках присутствуют зазоры;
• во время поездки наблюдаются стучащие звуки;
• в руле начинается вибрация;
• автомобиль начинает скрипели при наборе скорости или на поворотах.

Если замечен один из описанных выше признаков, то необходимо срочно обратиться на станцию технического обслуживания для проведения диагностики.

Вывод

Обычно автолюбители смазывают шкворни не реже, чем один раз за сезон. Чтобы не тратить деньги в автосервисе, можно произвести данную операцию самостоятельно. Если не следить за состоянием данного узла, в результате засорения смазочных каналов подвеска начнет работать в сухую. Уже через 5 тысяч километров появится неприятный скрип и ускорится износ трущихся элементов. Выбрать смазку из списка рекомендованных не так сложно, ведь у каждой есть специфические особенности, определяющие сферу применения.

Чем и как смазать шкворня, как часто шприцевать
2.8 (55%) 4 проголосовало

Правила эксплуатации и обслуживания

Ниже представлены основные рекомендации по обслуживанию шкворного узла автомобиля Камаз:

• Необходимо провести первое ТО после пробега в 1000 км.
• Следующие ТО проводится примерно через 6000 км пробега.
• После того как пробег достигнет отметки 30000 км нужно провести подтяжку узлов. Это необходимо сделать даже, если во втулках нет зазоров. Как показывает практика при таком пробеге существенно снижается натяжка в узлах. Правильная регулировка этого механизма приведет к увеличению срока эксплуатации шкворней.
• При каждом ТО запчасти необходимо обрабатывать смазкой.
• Если происходит замена шкворня или его части, то происходит незначительное изменение в рулевом механизме. Это нормально, так как для их герметизации нужно время.

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

После изучения дорог требуется замена шкворней на газели своими руками. Все это дело автолюбители проводят без посторонней помощи, в собственном гараже. Благодаря этому у вас будет уверенность, что ничего не пропадет. Конечно, можно обратиться в специализированный сервис, чтобы мастера выполнили замену за деньги. Но не каждый автомобилист доверяет таким работникам, пусть даже профессионалам. Бывают моменты, что после ремонта возникают новые неприятности, приходится тратить еще больше денежных средств и нервов.

Замена шкворней на газели своими руками – данный процесс не очень сложный, каждый водитель сможет выполнить в собственном гараже. Главное иметь инструмент и свободное место. Стоит отметить, что многие автолюбители изучили свое транспортное средство вдоль и поперек, знают все особенности, на что обращать внимание. Первым симптомом неприятности служит характерное потряхивание во время передвижения. Чтобы убедиться во всем этом, необходимо вывесить проблемное колесо, ухватиться за основание и покачать в разные стороны. При наблюдении люфта придется менять шкворни и колесные подшипники.

Если ничего не предпринимать, то за короткий промежуток времени колеса выйдут из строя, можно попасть в дорожно-транспортное происшествие. Также необходимо вывернуть колесо и осмотреть поворотный кулак, продолжая совершать раскачивания. Специалисты отмечают, что на срок службы шкворней влияет не только качество дорожного полотна, но и стиль вождения. Если водитель производит резкий разгон и торможение, то детали быстро выйдут из строя.

Что касается самой замены, то здесь нет ничего сложного. Главное иметь специальный инструмент и свободное место в гараже. Для упрощения работы можно позвать своего друга, чтобы он помогал в работе:

Перед покупкой ремонтного комплекта соблюдать бдительность. Дело в том, что попадаются шкворни с меньшим сечением. Из-за этого они попросту не входят в основание подвески. Также обратить внимание на подшипники. Они должны иметь специальную смазку и поворачиваться без особых проблем. Замена шкворней на газели своими руками не очень сложное занятие. Главное иметь свободное место в гараже, время и инструмент.

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка.

Соединение балки с поворотными кулаками – шкворневое, шкворни поворачиваются вместе с кулаками в бронзовых втулках, которые запрессованы в кулаки. Сама подвеска отличается высокой надежностью, но при условии, если она регулярно смазывается. Замена шкворней на Газели при нормальном уходе требуется через 70-120 тыс. км пробега, но если подвеску не шприцевать, большой люфт в соединениях может появиться и через 20 тыс. км.

Рекомендуем: Как доработать и модернизировать печку своими руками на ВАЗ-2107?

Как поменять

Замена шкворней проводится при появлении люфта в поворотном кулаке. При этом колеса автомобиля ведут себя неустойчиво, а во время движения слышны стуки в передней балке. Эти работы можно сделать в автосервисе, однако большинство водителей проводят замену детали своими руками.

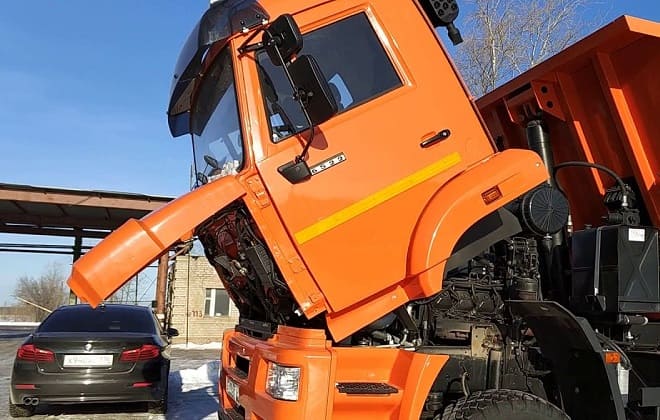

Для демонтажа необходимо поднять кабину в крайнее положение, снять колесо и суппорт. После этого снимаются крышки поворотного кулака. Заменить шкворни можно с использованием специального приспособления и 50-тонного гидравлического домкрата, но чаще всего применяют кувалду и наставки.

Как выбить

Перед тем как извлечь шкворень, нужно выбить стопорящий клин. Он находится в теле проушины кулака. Открутив удерживающую гайку и используя наставку, резкими ударами кувалды пытаются сдвинуть его с места. Если это удалось, то деталь продолжают выбивать. В противном случае в клине сверлят отверстие диаметром 8 мм примерно на 2/3 длины. После этого его извлекают, ударяя кувалдой.

Выбить шкворень будет проще, если резаком нагреть балку. Эту операцию нужно проводить быстро, чтобы не нагрелся сам шкворень. Некоторые специалисты используют для охлаждения детали жидкий азот — эффект получается такой же, но вероятность повредить балку снижается.

Сборка

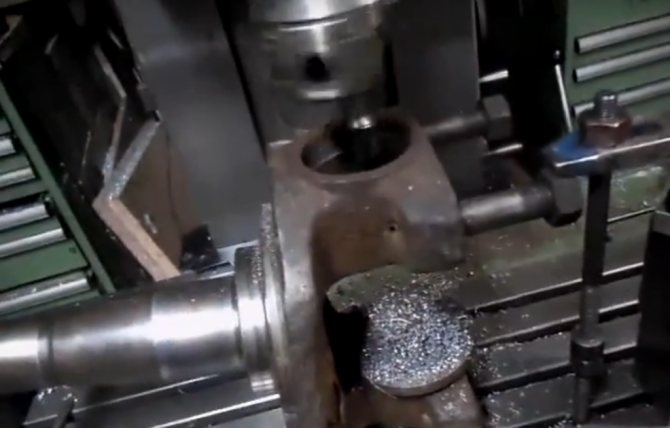

Специалисты рекомендуют вместе со шкворнем менять втулки. В большинстве случаев они входят в комплект вместе с регулировочными шайбами. Устанавливать их нужно так, чтобы отверстие на втулке совпало с тавотницей, иначе будет невозможно смазать детали. Чтобы втулка не проворачивалась и не сдвигалась во время посадки шкворня, ее усаживают при помощи развертки.

Перед монтажом на все детали наносят тонкий слой консистентной смазки. Регулировочные шайбы устанавливают между верхней проушиной и балкой, при этом зазор между ними должен быть не более 0,2 мм. Опорный подшипник размещают в посадочном месте на нижней проушине поворотного кулака.

Сборку шкворня проводят гидравлическим домкратом, но некоторые используют кувалду.

При его посадке нужно помнить, что прорезь на торце детали должна быть сверху. После того как шкворень занял свое место, устанавливают стопорящий клин. Крепится он при помощи гайки. Свободный ход выбирается одновременным постукиванием по клину и затяжкой крепежа.

В правильно собранном узле не допускаются люфты между деталями, а для поворота кулака необходимо прилагать небольшое усилие. Во время эксплуатации соединение нужно периодически смазывать — это продлит срок его службы и обеспечит безопасность автомобиля.

Установка игольчатых подшипников

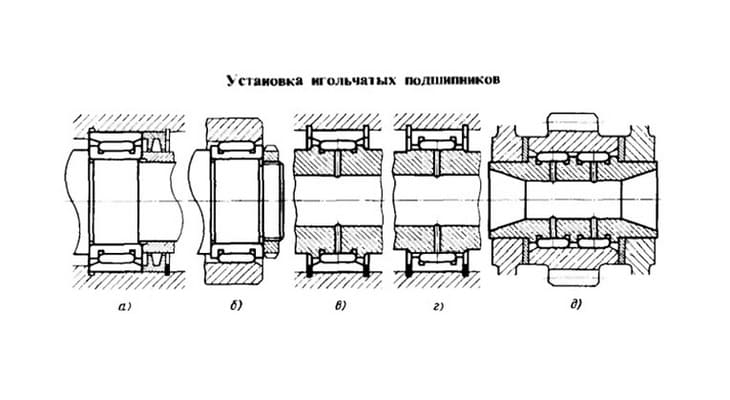

Перед тем как приступить к замене шкворня на автомобиле Камаз необходимо детально изучить схему регулировки игольчатых подшипников, которая представлена на рисунке выше. Монтаж шайб осуществляется таким образом, что они оказываются между крепительной балкой и верхней проушиной. При это расстояние между ними не должно превышать 0,2 мм. В таком положении закрепляются опорные игольчатые подшипники.

А вам доводилось сталкиваться с поломками шкворней? Обращались вы в СТО или делали замену или ремонт самостоятельно?

Как смазать шкворня — пошаговая инструкция

При проведении манипуляций можно использовать шприц Жане. Но немало автолюбителей берут обычный медицинский. Ниже описан способ смазки шпринциванием без снятия тавотниц:

Сначала снимают колесо и подвешивают машину.

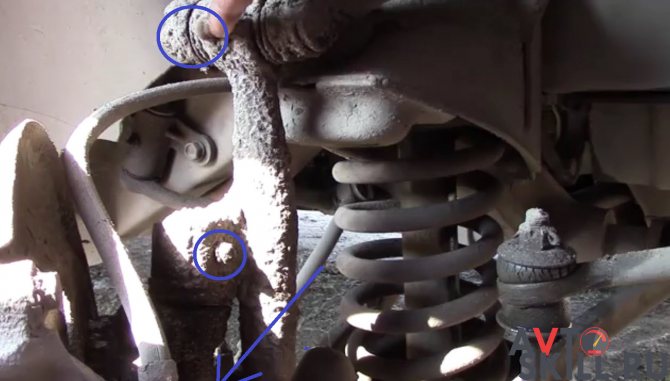

Далее необходимо подобраться к масленкам — верхней, средней и нижней. Для этого нужно вывернуть колесо, повернув руль вправо. Снимать колесо необязательно.

Необходимо зачистить масленки от пыли и песка железной щеткой.

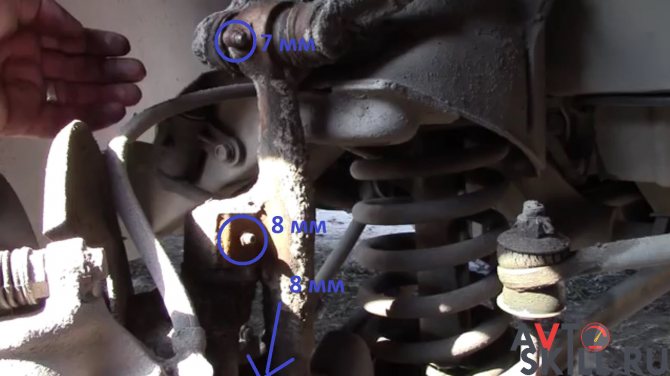

Затем нужно раскрутить три гайки. Верхняя откручивается при помощи головки 7 мм, для средней и нижней нужно взять 8 мм.

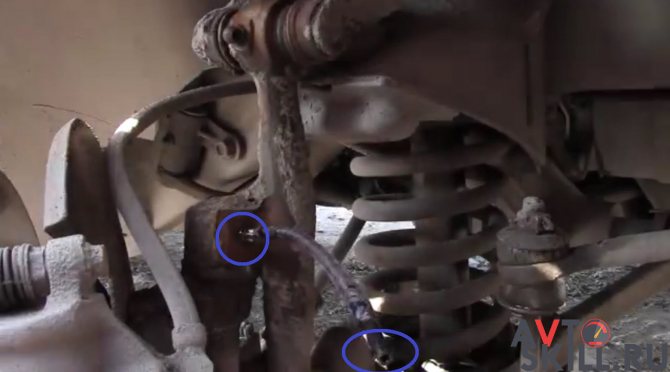

Для шпринцевания берут обычный шланг от велосипедного насоса. Один его конец, который надевается на ниппель колеса, срезают. На другой стороне шланга есть резьба, ее вкручивают в отверстие, где была гайка.

Следующим шагом в шприц объемом 15-20 мл набирают смазку.

Шприц без иголки подсоединяют к шлангу. Затем нужно выдавливать содержимое, придерживая место соединения.

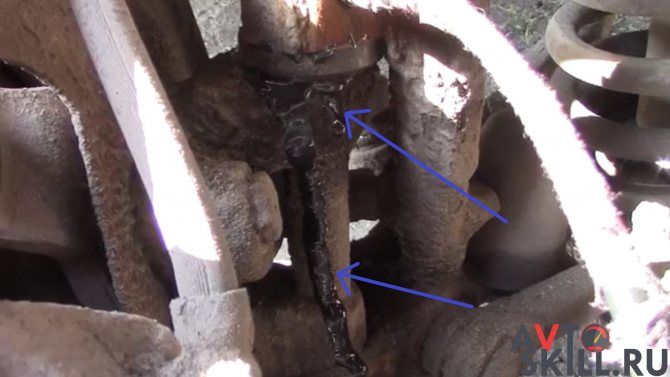

Если узел смазан достаточно, масло должно потечь из соседних соединений.

Затем поочередно смазывают две другие масленки.

После смазки сборку выполняют в обратном порядке, гайки закручивают обратно.

Второй метод выполняется со снятием масленок. Перед шприцовкой оба колеса поднимают при помощи домкратов. Мост вывешивают целиком. Таким образом, оба шкворня разгружаются.

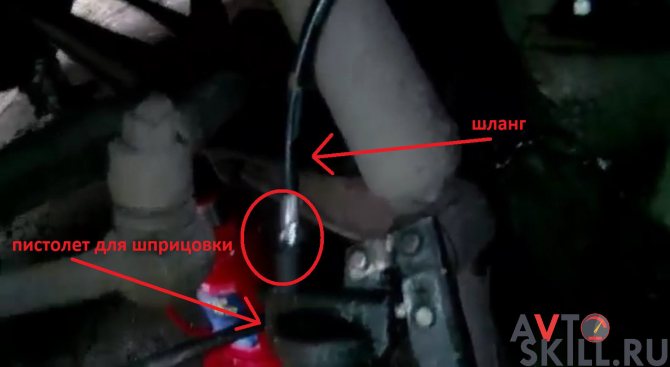

Из крышки выкручивают тавотницу, металлические элементы зачищают. Далее берут шланг для шприцовки, у пистолета откручивают носик. Шланг с одной стороны прикручивается к пистолету вместо носика. Другая его сторона прикручивается на место снятой масленки.

В местах стыков будет вытекать старая смазка. После шприцевания прокручивают колеса в другую сторону и снова повторяют проведенную операцию. Так нужно сделать несколько раз, чтобы вышло загрязненное масло, смешавшееся с водой и песком. Когда из щелей начнет выходить чистая смазка, можно переходить к следующей тавотнице.

Иногда возникают проблемы из-за герметичности тавотницы. Когда на нее надевается носик, часть смазки вытекает. Другая распространенная проблема — при шпринцивании пробивает прокладку крышки. В таком случае важно сразу же поменять прокладку.

Также можете посмотреть полезные видео, в которых наглядно показан процесс смазки шкворней:
