Козловой кран ККС-10: технические характеристики, модель МККС, 20, отзывы, цена

Козловой кран (КК) – многофункциональное оборудование для различных площадок и объектов, где грузоподъемные работы ведутся постоянно.

Технические характеристики козлового крана ККС-10 являются причиной востребованности и популярности этой модели в стране.

Производят КК много отечественных , Бурейский, Бываловский БМЗ, Ленинградский ГМО, Московский ММЗ №5, Великолукский ВОМЗ, Узловский завод и др., и зарубежные краностроительные заводы.

Козловые краны — описание, общие технические характеристики

Козловой кран — это агрегат мостового типа.

Горизонтальная балка, по которой перемещается груз — конструктивно относится к мостовой группе подъемных механизмов.

Основным отличием является то, что КК может сам передвигаться по рельсам.

Внешне КК напоминает монтажные козлы, отсюда — характерное название.

Усредненный срок эксплуатации козловых кранов — около 20 лет, наработка на отказ ≈ 3 000 циклов.

Применение и устройство КК

Козловые подъемные механизмы незаменимы в местах, где подъезд остальной грузоподъемной техники проблематичен или исключен.

Занимая минимум места на земле, агрегат охватывает большую площадь для перемещения грузов.

Применение:

  • складские и промышленные территории, грузовые дворы;
  • заводыполигоны по изготовлению металлических конструкций, ЖБИ (ККМ-20);
  • перегруз контейнеров на товарных станциях, ж/д узлах, в морских портах (КК-16/20);
  • работа с лесозаготовками, древесиной (ЛТ-62);
  • монтаж сборных промышленных сооружений и оборудования (КК-12,5);
  • обслуживание шлюзов, плотин, тепловых и гидроэлектростанций;
  • в корабле и судостроении (производство крупных судов, фиксация частей корпуса при сварке).

Козловые подъемные механизмы оснащаются теми грузозахватами, которые соответствуют их предназначению.

Эксплуатация и содержание крана ККС-10 запрещено в тех местах, где складируются горючие или взрывчатые вещества.

Ограничения работы:

  • границы рабочей зоны — пространство внутри консоли (пролета);
  • КК нельзя использовать на уклонах грунта.

Общая схема козлового крана с описанием:

  • ригель (ферма, балка) — пролетное строение. Мост легких и средних КК — одноблочный, тяжелых — двухблочный.
    Балка бывает решетчатая или сплошностенная разного сечения. Она может иметь 1 или 2 консоли, или не иметь их совсем (консольные и бесконсольные краны);
  • опоры — жесткие, пространственные, гибкие или плоские. Если пролеты <25м, то все опоры — жесткие, внизу каждой зафиксированы ходовые тележки. При больших расстояниях между рельсами — одна нога фиксируется жестко, а 2-я — шарнирно. Каждая опора включает 1 или 2 стойки;
  • крановые (грузовые) тележки (или электроталь), оборудованные грузоподъемным механизмом, на который крепится груз. Грузовые тележки бывают монорельcовыми или двухрельсовыми. Двухрельсовые тележки передвигаются по обоим поясам — верхнему и нижнему, а однорельсовые — только по нижнему;
  • электрооборудование. Энергоснабжение КК — от внешней сети по троллеям или с помощью гибкого кабеля. Кабель накручивается на кабельный барабан, зафиксированный на одной из опор крана;
  • подкрановые рельсовые пути — наземные, рельсы Р43/Р24 (Р50/Р65) устанавливаются на деревянные (ж/б) шпалы на гравийной подушке. Рельсы должны быть с заземлением и тупиковыми упорами.Движение происходит благодаря двухребордным колесам, установленным на опорах. Размер колеи равен пролету крана.

Помимо конструктивных элементов в устройство козлового крана входят механизмы передвижения всего крана и тележки, грузоподъемный механизм.

Функцию подъема груза осуществляет грузовая тележка (при г/п>5т) или тельфер (г/п<15т).

Возможно совмещение на одном механизме грузовой тележки с электроталью — с тележки ведутся работы с тяжелыми грузами, а с помощью тельфера — дополнительные работы меньшей тяжести.

Все козловые краны, перемещающиеся по подкрановым путям, имеют противоугонные захваты, которые рассчитаны удержать тяжелый и высокий подъемник от падения при воздействии ветровой нагрузки.

Ходовая часть ККС 10

Козловой кран ККС-10 снабжен достаточно большим количеством жестких креплений в ходовой. Основное колесо посажено на расточки швеллеров рамы. Передача крепится на ось шарообразных роликовых подшипников.

Основная шестерня постоянно в сцепке с венцом колесного хода. Подшипники, контролирующие вращение вала, соединяются с тихоходной частью редукторного валика муфты. Для сохранения подвижных поворотных частей приводной тележки чистыми и рабочими используется предохранительный кожух.

Ходовая часть очень удобна добавочными стойками и возможностью самостоятельного перемещения крана. Особенно это ценится на сложных рельефах складских площадок и широкополосных железнодорожных погрузочных площадках. Установка и перемещения крана с жесткими креплениями во многих случаях возможна без демонтажа оборудования и трат времени на его обратную сборку.

Классификация

По предназначению КК можно разделить на 3 группы:

  • общего назначения — перегрузочные, используются для погрузки/разгрузки разных грузов на открытых производственных/складских территориях и в закрытых помещениях типа ангаров, грузоподъемность = 3,2-50т;
  • строительномонтажные: сборка промоборудования, кораблестроение, монтаж крупногабаритных ЖБИ, опоры и фермы мостов, г/п = 300-400т.

Оборудованы обе категории в своем большинстве крюковой подвеской, длина пролёта = 8-80м, высота подъёма = 7-30м.

  • специальные: судостроение, ГЭС, ТЭС, обслуживание плотин, шлюзов. Оборудуются спец.грузозахватами: грейферами, электромагнитами,клещевыми захватами, дополнительно механизируются монтажной стрелой, консольно-поворотным краном и пр.

Выпускаются спецкраны больших типоразмеров, которые могут рассчитываться вместе с проектом возводимого сооружения, например, ГЭС или моста.

Грузоподъемность — до 900т, величина пролета ≈ до 130м, высота подъема — до 80м.

Козловые краны бывают самомонтирующиеся, остальные монтируются при помощи специальной техники.

Производятся разные типоразмеры КК, модели имеют большой диапазон технических параметров:

  • грузоподъемность — от 5 до 1600т;
  • высота подъема груза — от 3 до 100м;
  • пролеты — от 20 до 130м;
  • скорости подъема груза — от 0,1 до 32м/мин;
  • передвижение кранов — до 100 м/мин, тележек — до 40м/мин.

По грузоподъемности все модели можно условно разделить на 3 категории:

  • 5-10т;
  • 12-50т;
  • Краны с предварительным напряжением ригеля, с грузоподъемностью — от 15 до более 50т.

Предпочтительное применение находят козловые краны с гибкой подвеской груза — крюковые, а также грейферные (ККТГК) и магнитные (ККМ).

У некоторых моделей, есть возможность удлинения ригеля и опор за счет вставок. Это позволяет изменить г/п от 15 до 50т, пролет—от 32 до 62м и высоту подъема — от от 7 до 30м.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, пневмоколесный кран КС-5363, гусеничные краны МКГ-25БР и РДК-250, башенный кран КБ-403 и подробно об устройстве мостового крана.

Управление

Управлять подъемом и перемещением грузов КК можно с земли или из кабины.

Электрический способ — из кабины крановщика. С высоты четко видно груз любых размеров, кабина может быть оборудована бортовым компьютером для более точного размещения грузов.

Используется в основном при грузоподъемности >10т и предполагает работу опытного оператора крана.

Запрещена работа ККС-10 при температуре ниже -40ºС: • загустевает смазка узлов; • попавшие на трущиеся поверхности частицы влаги замерзают, создавая серьезные повреждения при работе.

Краны с таким типом управления регистрируются в органах технадзора в обязательном порядке. Кабина крановщика может быть стационарной или передвижной.

Неподвижная крепится к одной из сторон крана и рекомендуется при небольших длинах пролёта и высоте подъёма.

Мобильная кабина монтируется к передвижной тележке крана, что удобно при большой длине пролета и высоте подъёма.

Управлять процессом с поверхности земли можно с помощью беспроводного или подвесного пульта управления. Такой метод чаще используют в закрытых помещениях при небольших габаритах грузов, имея достаточный обзор с пола.

Дистанционное управление механизмом не требует дополнительного образования сотрудников.

Для козловых кранов без кабины грузоподъемностью до 10 тонн не обязательна регистрация в органах технадзора

Легкий кран ККТ-5

ККТ-5Козловой Кран с Тельфером (электроталью), г/п = 5т. Применяют для работ с легкими или средними грузами (2-10т), в строительных, промышленных ангарах, судостроении.

ОПИ, ПБИ и ВБИ (общепромышленное, пожаробезопасное, взрывобезопасное использование) на любых грузоподъемных работах с тяжестью грузов≤ 5т.

Козловой кран 5 тонн — 2-х консольный, подъемный механизм — эл. таль, (3 фазы, переменный ток, напряжение = 380В, частотой тока = 50Гц).

Кран козловой ККТ-5 — технические характеристики:

  • высота подъема = 7,1-11,2м;
  • ветровая нагрузка — до V степени (включительно);
  • пролет = 6/9/12/12,5/16/18/20/22/25/32м;
  • токоподвод — кабельный барабан, кабельный карабин, троллеи (по спец.заказу);
  • вес = 16-50т;
  • легкий ККТ-5 работает как на открытых площадках, так и в помещениях производственных баз, заводов и складов;
  • управление с помощью дистанционного пульта.

Козловой кран самомонтирующийся ККС-10

ККС-10 — двухконсольный КК — модернизация ранее выпускавшихся ККУ-7,5 и ККУ-10.

Подъёмный агрегат мостового типа на опорах, перемещается по рельсам подкранового пути на колесах с ребордами.

ККС-10 может быть оснащен разным рабочим оборудованием:

  • крюк — стандартная комплектация;
  • грейфер — транспортировка погрузки сыпучих грузов в пределах рабочей площадки;
  • электромагнит — для работы с металлом.

Устройство крана ККС-10 имеет свои особенности и технические характеристики:

  • У опор и моста — решетчатое строение, это облегчает вес, сохраняя прочность и рабочие параметры агрегата (грузоподъемность, скорость и пр.).
  • Грузовая тележка — монорельсовая, подвесного типа. Над монорельсом сделан решетчатый настил для прохода по всей длине моста.
  • Чтобы избежать расшатывание механизмов передвижения грузовой тележки и кабины установлены спец.катки, зафиксированные на основной раме с опорой на нижний пояс моста.
  • Способ управления — с пола/из кабины.
  • Ремонтные площадки смонтированы на консоли крана.
  • Система безопасности состоит из: ограничителей крайних положений, датчиков наклона, буферных устройств, сигнализатора ветрового давления, звуковой сигнализации.

ККС-10 — технические характеристики:

  • грузоподъемность 2-10т;
  • высота подъема = 7,1-11,2м;
  • ветровая нагрузка — до V степени (включительно);
  • длина пролета = 14-32 метра;
  • токоподвод — кабельный барабан, кабельный карабин, троллеи (по спец.заказу);
  • вес = 42т.

Козловой кран ККС-10

Производством козловых (или мостовых) кранов занимаются многие заводы спецтехники, наиболее крупные из них по РФ расположены в Москве, Ростове-на-Дону, Санкт-Петербурге, Екатеринбурге, Новосибирске и др.

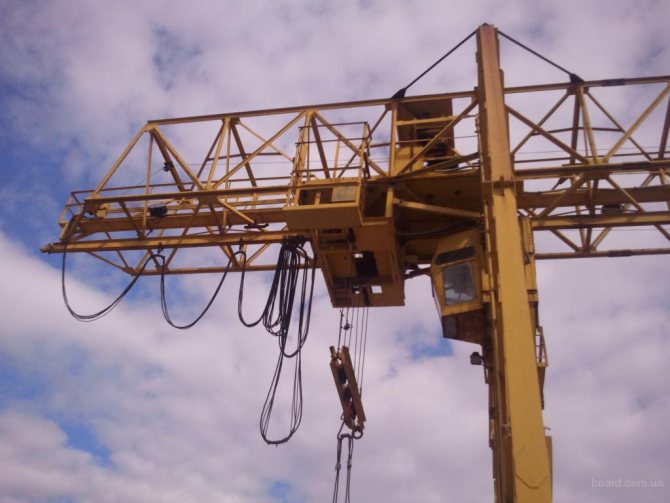

Фото козлового крана ККС-10

Область применения

Козловой кран – машина уникальная и незаменимая в случаях, где затруднен или невозможен подход другой грузоподъемной техники.

Занимая сравнительный минимум пространства на земле, он может охватывать большие площадки с идеальной точностью погрузочно-разгрузочных работ.

Краны ККС-10 козловые используются как в строительстве, так и во всех других местах, где необходимо работать с большими грузами:

  • На железнодорожных станциях.
  • В грузовом порту.
  • На открытых складах.
  • В постройке обширных комплексов.
  • На погрузочных участках промышленных зон.
  • В устройстве крупных инженерных сооружений.
  • Для обслуживания гидротехнических систем.

Особенности модели

ККС-10 в разной комплектации может иметь следующие отличительные особенности:

  1. Для удобства пользования в разных назначениях козловые краны ККС-10 могут быть изготовлены с разной длиной пролета – стандартной либо индивидуальной по договоренности с заказчиком.
  2. Вертикальные опоры могут оснащаться дополнительными стойками, имеющими постоянный шаг панелей.
  3. Кабина оператора может быть как закрепленная стационарно, так и с возможностью передвижения вдоль длины моста.

Габаритные размеры крана ККС-10

  • Крюковым для стандартного метода захвата грузов краном ККС-10 зк.
  • Грейферным для транспортировки в пределах рабочей площадки и погрузки сыпучих грузов.
  • Электромагнитным для работы с металлическими грузами, в частности металлоломом.

ВАЖНО! Козловой кран приспособлен для работы в климате средних широт и легко выдерживает как мороз, так и высокие температурные режимы.

Фото ККТ и ККС

Разные модели козловых кранов представлены на фото.

Устройство конструкции

Рабочий механизм козлового крана ККС 10 составляют:

  • пара редукторов;
  • ходовое приводное колесо;
  • зубчатый венец;
  • вал приводной;
  • шестерня;
  • электродвигатель;
  • корпус подшипника;
  • промежуточный вал;
  • тормозной механизм;
  • зубчатая муфта;
  • тормозной шкив.

Не менее важным узлом рабочего механизма козлового крана ККС 10 является тормоз.

На рабочий ресурс козловых кранов ККС 10 влияет качество монтажа, выполнять его должны только специалисты производителя.
