Гусеничный модуль на авто

Особенности сборки трактора из Жигулей

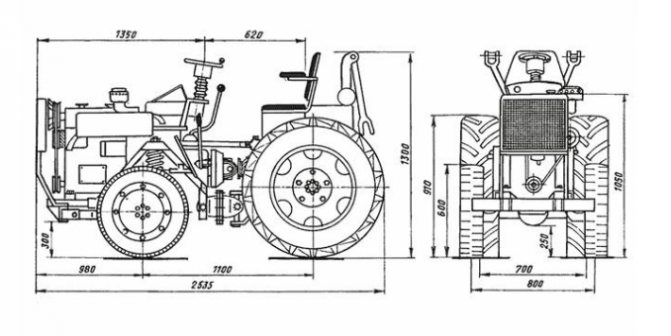

Перед тем как собирать трактор из Жигулей своими руками , нужно составить схему. Для ее создания изготовителю потребуется учесть в плане размеры всех устанавливаемых деталей. Чтобы не допустить ошибок, которые плохо скажутся на конструкции самоделки, лучше всего расписать каждый из элементов по отдельности. Кроме того, изготовителю нужно подготовить отдельный чертеж , в котором будут указаны особенности и габариты уже готовой конструкции трактора из Жигулей. По нему можно будет ориентироваться при сварке несущей конструкции и изготовлении других узлов.

К ним относятся:

• правильное место расположения используемой коробки переключения скоростей;
• установку на двигатель защитного кожуха, который не даст водителю обжечься о горячий цилиндр;
• место расположения топливного резервуара от авто Жигули;
• размеры рамы – укоротив ее, изготовитель сможет снизить расход потребляемого трактором топлива;
• усиление передней подвески – это нужно не только для балансировки самоделки, но и для защиты ее узлов при случайном ударе.

Важную роль при сборке трактора с двигателем ВАЗ играет модель авто, на основе которой будет изготавливаться самоделка. К примеру, сельхозмашина на базе ВАЗ-2106 получится достаточно мощной. Это позволит использовать ее для активного выполнения сложных хозяйственных работ. При этом машина, собранная на основе ВАЗ-2108 или на базе ее усовершенствованной модели ВАЗ-2109 , получится более проходимой. При использовании этих автомобилей изготовитель сможет собрать сельхозмашину с колесной формулой 4×4 . У некоторых изготовителей на базе этих авто получается сделать даже гусеничные агрегаты. Но чаще всего для сборки самодельного трактора из Жигулей используются модели ВАЗ 02 или ВАЗ-2103 . В этих случаях сельхозмашины получаются максимально простыми и экономичными.

Помимо мотора на трактор из Жигулей потребуется установить коробку передач. Ее можно взять от старого грузовика ГАЗ-53. Ходовую часть самоделки потребуется оборудовать колесами, которые можно «одолжить» у неработающего культиватора, мотоблока или трактора МТЗ-82.

Для удобной эксплуатации самодельного трактора из Жигулей его нужно оснастить сиденьем, которое также можно взять от автомобиля ВАЗ. Передний и задний мосты тоже используются от Жигулей.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Как сделать самодельный трактор из Жигулей?

Не менее важную роль, чем подготовка чертежей и комплектующих, играет правильный порядок действий во время сборки самодельного трактора из Жигулей. Допустив малейшую ошибку при монтаже, изготовителю потребуется переделывать половину конструкции – на это уйдет немало времени и сил.

Чтобы исключить это, нужно действовать в таком порядке:

1. Сначала нужно создать кинетическую схему. Она подскажет изготовителю лучший способ для передачи создаваемого мотором усилия на рабочие органы самоделки. Для этого в схеме потребуется указать тип передаточного механизма и последовательность его работы;
2. После этого нужно подготовить несущую конструкцию для самоделки с мотором от ВАЗ . Рама должна быть максимально надежной, чтобы выдерживать удары и сильную вибрацию мотора при его работе на повышенных оборотах. Как правило, для сборки конструкции используются швеллера и уголки из металла. Их поверхности нужно предварительно покрыть средством, которое защитит железо от ржавчины. Лучше всего нанести на детали рамы несколько слоев грунтовки, а после ее высыхания – покрасить конструкцию. После этого составляющие рамы потребуется сварить между собой, придерживаясь указаний чертежей;
3. Затем нужно переходить к изготовлению ходовой части для трактора из Жигулей. Для нее нужно собрать 2 моста, которые будут крепиться друг к другу при помощи шарниров. В итоге получится своеобразная переломка , которая сделает агрегат более маневренным и позволит ему свободно разворачиваться на сравнительно небольшом участке. Чтобы переломка не заклинивала при повороте под острым углом, ее нужно обильно смазать солидолом;
4. Далее мини-трактор потребуется оборудовать тормозной системой. Ее вместе с механизмом стояночного тормоза лучше всего взять в уже готовом виде от автомобиля Жигули;
5. После этого на готовые мосты необходимо установить колеса. Если самоделка должна оборудоваться крупными по своему диаметру колесами, то изготовитель должен заранее переделать мосты и тормозную систему. Колеса должны быть накачанными воздухом с давлением не ниже 2 атм на каждое;
6. Затем нужно обустроить место для монтажа двигателя. Чтобы снизить его вибрацию, между мотором и несущей конструкцией потребуется положить лист плотной резины. Ее нужно закрепить саморезами. Затем поверх мотора устанавливается защитный кожух, а также выхлопная система. Основная труба выхлопа должна быть направлена в сторону от оператора;
7. Далее оператор может переходить к установке сиденья. Лучше всего поставить под него старые автомобильные рессоры – они будут сглаживать неровности дороги. Трактор с жигулевским двигателем также должен быть оборудован органами рулевого управления;
8. На последнем этапе самоделку потребуется укомплектовать механизмом навески. Изготовить его достаточно сложно, поэтому можно взять уже готовый узел от старого трактора. Для стабильной работы навески ее нужно оборудовать цилиндрами и насосом, которые будут перекачивать готовую жидкость. В результате у изготовителя получится простая гидравлическая система. Дополнив ее ВОМ, работающим на скорости 540 об/мин, на самоделку можно будет устанавливать широкий спектр активных и пассивных навесных орудий. Еще один не лишний элемент – это крюк для установки прицепа. Более детально о сборке трактора из Жигулей можно узнать из видео .

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

После подготовки можно приступать к изготовлению подвески:

1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
2. С задним рычагом поступают аналогичным образом.
3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Постройка началась с изготовления рамы:

Рама собрана и сварена из профильной трубы по собственным чертежам.

Были закуплены:

двигатель, гусеница, ролики, ведомый и ведущий валы со звездочками, ведущий и ведомый вариаторы (ведущий вариатор «Сафари»).

После этого началась сборка ходовой части:

Начался процесс сборки:

Установка ведомого вариатора с ремнем на раму.

Сборка передней подвески, установка двигателя и регулировка вариаторов. Двигатель, для меньшей вибрации, установлен на резиновые подушки.

Все узлы и агрегаты были установлены на свои места, после чего началось изготовление обшивок:

Накладки моторного отсека изготовлены из пластика (полипропилена).

Изготовлено сидение на металлическом каркасе с мягкой набивкой и обтянуто искусственной кожей.

И вот он, красавец! Стоит во дворе и ждет снега
